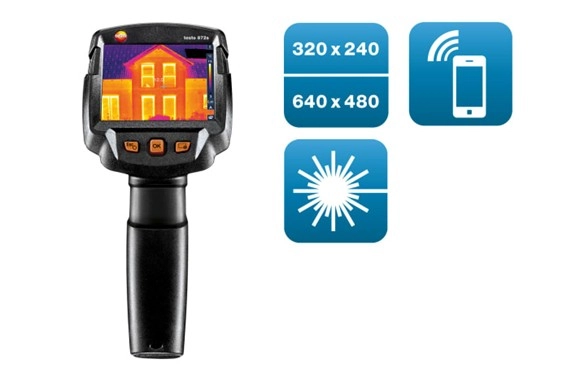

CáMARA TERMOGRáFICA TESTO 872S - 320 X 240 PíXELES, APP. LáSER 05608725

Cámara Termográfica testo 872s: Conectividad Total y Asistencia Integrada

La testo 872s representa la cúspide de la gama compacta de cámaras termográficas de Testo. Diseñada en estrecha colaboración con expertos del sector, combina una calidad de imagen infrarroja de nivel profesional con funciones inteligentes para prevenir errores de medición in situ (testo ScaleAssist, testo $\varepsilon$-Assist e IFOV Warner).

Prestaciones y Funciones Asistidas Destacadas

• Calidad de imagen de alta definición: Detector de 320 x 240 píxeles (76.800 puntos), ampliable hasta 640 x 480 píxeles (307.200 puntos) mediante la tecnología testo SuperResolution.

• Sensibilidad térmica avanzada (NETD): 50 mK (< 0,05°), permitiendo visualizar las diferencias de temperatura más pequeñas.

• testo ScaleAssist: Ajusta automáticamente la escala de colores y el contraste de la imagen para lograr termografías objetivamente comparables en aislamientos de edificios, eliminando errores de interpretación.

• IFOV: Calcula la relación entre la distancia y el tamaño del objeto, alertando visualmente al usuario sobre si el punto de medición es lo suficientemente grande para obtener un valor preciso.

• testo-Assist: Determina y ajusta automáticamente la emisividad y la temperatura reflejada del material.

• Marcador láser y cámara real integrados: Cámara digital paralela para capturar la imagen real y puntero láser que queda referenciado con precisión milimétrica como punto de medición en la termografía.

• Detección automática de extremos: Marcación inmediata de Hotspot (punto más caliente) y Coldspot (punto más frío).

Conectividad Avanzada y Ecosistema de Sensores

• Módulo WLAN y testo Thermography App: Permite vincular la cámara con smartphones o tablets (iOS/Android) para usarlos como mando a distancia, segunda pantalla de visualización o para generar y enviar reportes en PDF por e-mail directamente desde la obra.

• Integración por Bluetooth® (Pinza testo 770-3): Recibe datos de corriente, tensión y potencia en tiempo real para interpretar adecuadamente los calentamientos en armarios eléctricos.

• Integración por Bluetooth® (Termohigrómetro testo 605i): Transmite valores de humedad relativa y temperatura ambiental. La cámara aplica una paleta de colores semafórica (Verde = Sin riesgo / Amarillo = Riesgo moderado / Rojo = Riesgo alto de condensación/moho).

• Gestión de archivos flexible: Permite guardar imágenes en formato estandarizado .jpg para compartirlas fácilmente o exportarlas al software para PC testo IRSoft.

Áreas de Aplicación Principales

• Mantenimiento industrial preventivo: Inspección de conexiones eléctricas recalentadas, cuadros de distribución y componentes mecánicos.

• Inspección de estructuras y edificación: Localización de fugas, puentes térmicos, fallos de aislamiento y evaluación objetiva de daños por humedad o condensación.

Especificaciones Técnicas Generales (testo 872s)

Sistema Óptico e Infrarrojo

• Resolución IR nativa: 320 x 240 píxeles

• Resolución SuperResolution: 640 x 480 píxeles

• Sensibilidad térmica (NETD): < 0,05° (50 mK)

• Campo de visión (FOV): 42° x 30° (gran angular)

• Resolución espacial (IFOV): 2,3 mrad (1,3 mrad con SuperResolution)

• Enfoque: Foco fijo (Focus-free, distancia mínima de enfoque < 0,5 m)

• Frecuencia de actualización de imagen: 9 Hz

• Rango espectral: 7,5 hasta 14 µm

Cámara Integrada y Pantalla

• Cámara digital visible: 5 MP (distancia mínima de enfoque 0,5 m)

• Pantalla: TFT de 8,9 cm (3,5''), resolución QVGA (320 x 240 píxeles) con brillo ajustable (brillante/normal/oscuro)

• Zoom digital: 22x; 4x

• Modos de visualización: Imagen IR / Imagen real (pantalla completa)

• Paletas de color (10): Hierro, arco iris, arco iris AC, frío-caliente, azul-rojo, gris, gris invertido, sepia, Testo y hierro AT

Rango y Funciones de Medición

• Rango de temperatura: Conmutación automática o manual entre -30 ... +100°C; 0 ... +650°C

• Exactitud: ±2 °C, ±2 % del v.m. del valor medido (se aplica el mayor valor)

• Emisividad / Temp. reflejada: 0,01 a 1 / Ajuste manual mediante testo ε-Assist

• Herramientas de análisis: Detección de puntos fríos y calientes (Coldspot/Hotspot), medición promedio, Delta T y medición mín./máx. por área

• Funciones integradas:

  • testo ScaleAssist: Ajuste automático del contraste térmico

  • IFOV Warner: Indicación de tamaño de punto medible

  • Modo solar, eléctrico y humedad: Entrada manual de datos ambientales y eléctricos

  • Marcador láser: Puntero integrado de Clase 2 (635 nm)

Conectividad, Memoria y Comunicación

• Memoria interna: 2,8 GB

• Formatos de archivo: .bmt y .jpg (exportación a .bmp, .jpg, .png, .csv, .xls)

• Interfaces: USB 2.0 Micro B, WLAN y Bluetooth®

• Sincronización de sensores externos (Bluetooth®): Lectura automática desde el termohigrómetro testo 605i y la pinza amperimétrica testo 770-3

• Streaming de vídeo: Vía WLAN a través de la testo Thermography App

Estructura, Alimentación y Entorno

• Dimensiones y peso: 219 x 96 x 95 mm | 510 g

• Materiales de carcasa: Policarbonato - ABS (IP54, resistencia a vibraciones 2G)

• Alimentación: Batería recargable de Iones de Litio (extraíble) o funcionamiento conectado a red eléctrica

• Autonomía: 4,0 horas

• Condiciones operativas: -15 a +50°C | Humedad: 20 a 80 %HR (sin condensación)

• Compatibilidad de software PC: Windows® 8.1, 10 y 11

 Volumen de suministro (testo 872s)

El paquete completo de la cámara termográfica testo 872s incluye los siguientes elementos:

• 1 cámara termográfica testo 872s

• 1 maletín de transporte robusto

• 1 batería recargable de iones de litio

• 1 cable USB

• 1 fuente de alimentación

• 3 marcas adhesivas testo ε-Marker (para la determinación automática de la emisividad y temperatura reflejada)

• 1 manual de instrucciones

• 1 guía de inicio rápido

• 1 informe de conformidad

Nota sobre el software para PC: El paquete no incluye un soporte físico (CD o memoria USB) con el programa de gestión. Para analizar las termografías y redactar informes técnicos en el ordenador, es necesario descargar gratuitamente el software testo IRSoft desde la página web oficial ([www.testo.com/irsoft](https://www.testo.com/irsoft)).

Campos de Aplicación Extendidos de la Cámara Termográfica testo 872s

La cámara termográfica testo 872s destaca por su versatilidad en inspecciones industriales, auditorías energéticas, fontanería y control de procesos en planta:

1. Mantenimiento Preventivo y Predictivo

• Detección temprana de fallos: Localización de aumentos anómalos de temperatura en máquinas e instalaciones en pleno funcionamiento.

• Prevención de riesgos: Identificación rápida de puntos calientes (hotspots) para evitar daños costosos, paradas de producción inopinadas y peligros de incendio.

2. Mantenimiento Eléctrico y Mecánico

• Instalaciones eléctricas: Inspección de armarios de distribución, conexiones, bornes y sistemas fotovoltaicos. Evaluación de estados térmicos en baja, media y alta tensión.

• Sistemas mecánicos: Detección de patrones de desgaste en motores, cojinetes, rodamientos, ejes y acoplamientos antes del fallo catastrófico.

3. Diagnóstico de Edificios, Estructuras y Control de Calidad

• Deficiencias constructivas y estanqueidad: Identificación no destructiva de fallos de aislamiento, puentes térmicos y comprobación del sellado en ventanas y puertas.

• Integridad del revestimiento: Visualización de áreas con pérdidas de energía e infiltraciones de aire en edificaciones (ideal en combinación con sistemas BlowerDoor).

4. Detección de Humedad, Tejados y Moho

• Prevención de moho (Modo Humedad): Visualización clara en rojo de las zonas críticas con riesgo de condensación en la pantalla de la cámara.

• Filtraciones en tejados planos: Identificación de bolsas de humedad atrapada y aislamiento degradado mediante gradientes térmicos en la cubierta.

5. Climatización, Calefacción y Fontanería (HVAC/R)

• Revisión de instalaciones: Inspección de sistemas de calefacción, climatización y ventilación.

• Suelos radiantes y radiadores: Mapeo de bucles de calefacción, comprobación de lodos/escoria en radiadores y medición de temperaturas de ida y retorno.

• Localización de fugas y roturas: Determinación precisa de fugas en tuberías empotradas o bajo revoque sin necesidad de picar paredes o suelos.

6. Control de Calidad en Producción y Altas Temperaturas

• Garantía de calidad en proceso: Detección de cuerpos extraños y distribución irregular de temperatura en piezas fabricadas, así como supervisión del nivel de llenado en depósitos cerrados.

• Medición de alta temperatura (Opción hasta 1200°C):

  • Medición segura a distancia en entornos industriales severos.

  • Inspección de desgaste, fallos de refractario y carbonización en hornos y cucharas de colada.

  • Evaluación completa de hornos industriales de gran dimensión (p. ej., hornos giratorios en la industria cementera).

 Tabla comparativa: testo 872s vs. testo 883-1
